Размер панели: 1184 x 320 x 20 мм,

Площадь одной панели: 0,38 кв.м,

В упаковке 22 штуки (8,34 кв.м)

Фасадная панель SteinDorf кирпич серый
Фасадная панель SteinDorf кирпич коричневый

Наружные углы к фасадным панелям SteinDorf

Размер угла: 119 x 340 мм,

Угол к фасадной панели SteinDorf кирпич серый	Угол к фасадной панели SteinDorf кирпич желтый	Угол к фасадной панели SteinDorf кирпич коричневый

Инструкция по монтажу фасадных панелей Steindorf

Монтаж фасадных панелей осуществляется на ровную поверхность стен или на деревянную обрешетку.

Рекомендуемое сечение реек: 40 x 40 мм.

Металлический стартовый профиль устанавливается в самом низу стены. В стартовый профиль устанавливается первый ряд панелей.

Перед монтажем первой фасадной панели необходимо выровнять торцевую часть. Для этого необходимо отрезать часть панели по линии шва.

Фасадные панели крепятся к обрешетке саморезами через перфорированные пазы.

Ни в коем случае нельзя затягивать саморезы. Расстояние между шляпкой самореза и панелью должно быть не менее 1 мм.

Внутренний угол образуется перпендикулярным стыкованием подрезанных панелей.

Общие положения

1. Для монтажа фасадных панелей используются следующие крепежные элементы: алюминиевые или из нержавеющей стали гвозди, длиной достаточной для проникновения в основу на глубину 25-30 мм. Диаметр ножки - 3 мм, диаметр шляпки - 9-10 мм.

2. Монтаж фасадных панелей выполняется на деревянную обрешетку влажностью не более 20%, пропитанную огнестойким и антисептическим составами. Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Расстояние между нижними краями первой (самой нижней) и второй горизонтальной рейки должно составлять 225 мм. Расстояние между нижними краями остальных горизонтальных реек должно составлять 250 мм.

Основные и дополнительные вертикальные рейки должны обеспечивать ровную поверхность в одной плоскости.

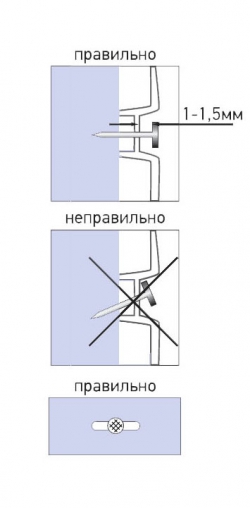

3. Фасадная панель крепится гвоздями через перфорационные отверстия. Гвозди устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Нельзя забивать гвозди до касания их шляпки панели. Необходимо оставлять расстояние 1-1.5 мм между шляпкой гвоздя и монтируемой панелью, допуская ее перемещение при колебании температур. На одну панель необходимо установить минимум пять крепёжных элементов.

4. Фасадные панели и вспомогательные профили к ним меняютлинейные размеры при

изменении температуры. В связи с этим необходимо оставлять расстояние между торцами панелей и углами в 10 мм.

5. Не рекомендуется устанавливать фасадные панели при температуре ниже 10°С. Если возникла необходимость монтажа фасадных панелей в минусовую температуру, необходимо выдержать все элементы в тепле в течение 10 часов.

Все вышеперечисленные условия необходимы для компенсации расширения и сжатия панелей при перепадах температуры воздуха и предотвратят их деформацию.

6. Установку панелей на стены здания рекомендуется производить горизонтально, работая слева направо, снизу вверх.

Краткие рекомендации по монтажу

Последовательность монтажа фасадных панелей и аксессуаров:

Стартовая планка —> Фасадные панели—> Наружные углы

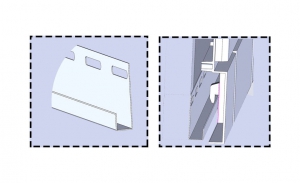

1. Сначала устанавливается стартовая планка строго горизонтально в самом низу стены. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки.

2. При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае стартовая планка не устанавливается, а низ панели крепится гвоздями или саморезами через просверленные овальные отверстия в швах панели. Просверленные отверстия должны быть аналогичны перфорационным отверстиям для крепежа.

3. Для крепления первого наружного угла, установите угол на стартовую планку, после чего забейте гвозди в центр верхних перфорационных отверстий угла по обе стороны. Таким образом, снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен гвоздями. Следующий угол соедините с предыдущим и закрепите так же.

4. Для обрамления оконных и дверных проемов рекомендуется использовать Фпрофиль. Также ^профиль используется в качестве финишного элемента.

5. Фасадные панели соединяются со стартовой планкой и между собой при помощи Г-образных замков, расположенных на тыльной стороне панели.

6. Для монтажа первой и последней панели в ряду необходимо их подрезать под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Для сокращения расходного материала рекомендуется отрезанную часть панели использовать в качестве концевой или начальной в другом ряду.

7. Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. Панель придвигается к угловому элементу, при этом оставляется зазор 10 мм.

8. Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия аналогичные перфорационным отверстиям для крепежа.
